Технические характеристики
Двигатель
100
Генератор
15Кв
Общие данные
- Дополнительные примечания Эмиссия NOx ≤ 0,5 г NOx/Нм³ сухого выхлопного газа при 5 % O₂ в установившихся условиях. / Характеристики двигателя получены и представлены по стандарту ISO 3046-1; перегрузка не допускается. / Охлаждение выхлопных газов до 120 ℃, включая отвод тепла из водяного контура рубашки; допуск по значению ±8 %.
Общие данные

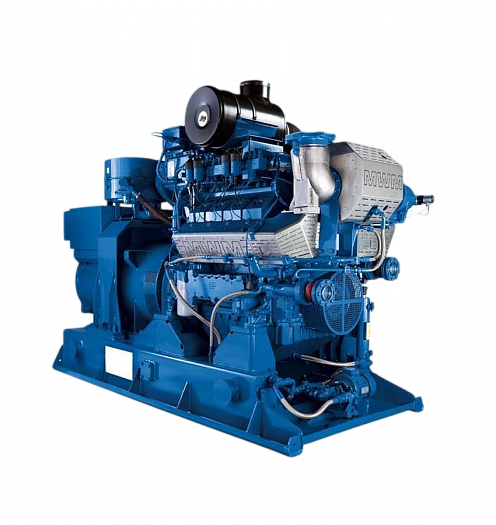

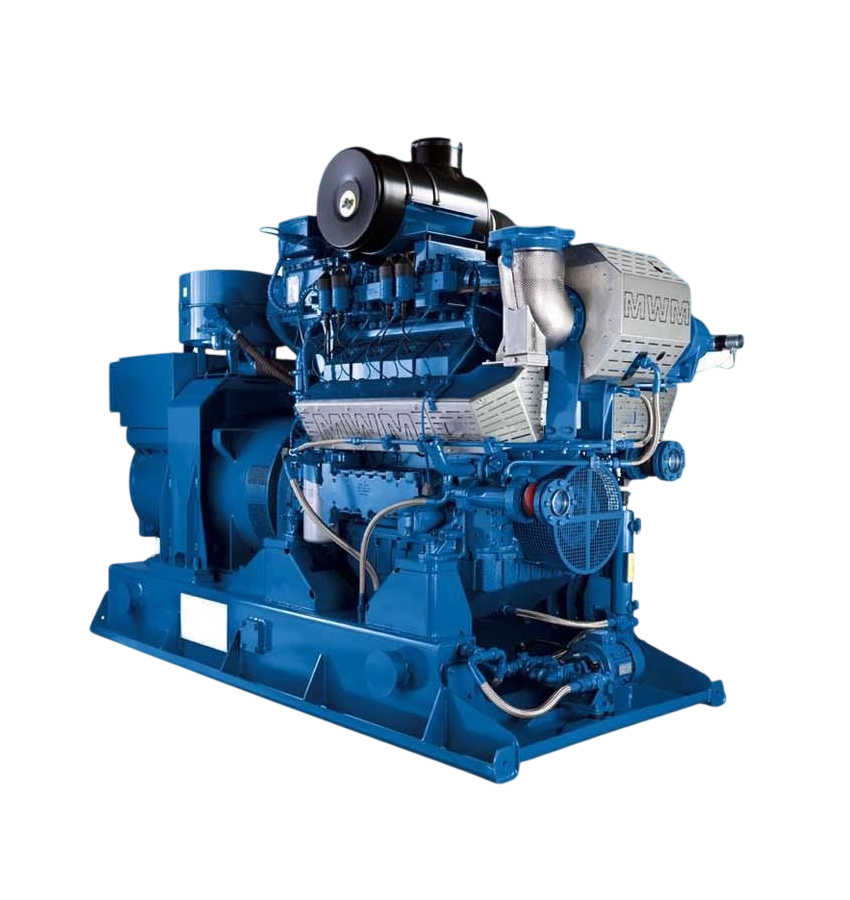

- Модель генератора TM1000G
- Электрическая мощность, кВТ/кВА 1000/1000
- Топливо Природный газ
- Частота, Гц 50
- Обороты, об./мин 1500
- Электрический КПД, % 40,6
- Температурный КПД, % 47,3
- Общий КПД, % 87,9
- Регулировка скорости 0-5%, адаптивная
- Размер (Д х Ш х В), мм 4190×1590×2190
- Масса нетто, кг 8650
Характеристики двигателя
- Производитель MWM
- Модель TCG3016 V16S
- Мощность 1028 кВт
- Частота вращения 1500 об./мин
- Конфигурация / количество цилиндров V / 16
- Диаметр / Ход 132/160 мм
- Объем 35 л.
- Компрессия 11:1
- Скорость поршня (ср.) 8 м/с
- Система управления двигателем ECM
- Система зажигания MWM
- Регулятор скорости MWM
- Выпускная система Смесь выхл. газов и турбонаддува
- Охлаждение Радиатор
- Шум выхл. @ 1 meter 132.4 dB(A)
- Шум воздуха @ 1 meter 118.4 dB(A)
Характеристики системы охлаждения
- Объем ох.жидкости в рубашке дв. / интеркуллер 56/5 л.
- Температура ОЖ в двигателе вх. / вых., ℃ 78/89 °C
- Температура ОЖ в интеркуллере вх. / вых., ℃ 45/51 °C
- Объем прокачки ОЖ в двигателе от / до 39/50 м3/ч
- Поток ОЖ в двигателе / интеркуллере 47/12 м3/ч
Характеристики системы смазки
- Общий объем масла, л 120 л.
- Расход масла 0.1 г/кВт.ч
- Марка масла SN
Характеристики системы впуска
- Макс. потеря давления перед возд.фильтром 5 мбар
- Тип воздушного фильтра Сухой
Характеристики Системы подачи газа для горения
- Газо-воздушная смесь MWM
- Давление газа 15-20 кПа
- Температура после интеркуллера, ℃ 50
Характеристики выхлопной системы
- Обратное давление выхлопа от /до 30/50 мбар
- Массовый расход выхл.газов, влажный 5633 кг/ч
- Температура выхлопных газов 469 °C
- Выпускной коллектор Сухой
Характеристики впускной воздушной системы
- Тип воспламенения Зажигание свечой
- Массовый расход воздуха 5442 кг/ч
- Расчетная температура воздуха / Влажность 25°C/60%
Характеристики топливной системы
- Газ метан No. ≥80
- Теплотворная способность (LHV) 36.61 MJ/Nm3
- Расход газа 100% нагрузки 242 м3/ч
- Расход газа 75% нагрузки 198 м3/ч
- Расход газа 50% нагрузки 130 м3/ч
Характеристики электрической системы
- Напряжение стартера 24 В
- Мощность стартера 9 кВт
- АКБ 24 В, емкость, А·ч 286 Ah
Тепловые данные
- Отвод тепла выхл. газов 650 кВт
- Отвод тепла системы охлаждения 634 кВт
- Излучаемое тепло в окр.среду 33 кВт
Характеристики альтернатора
- Производитель Leroy-Somer
- Модель LSA50.2L8
- Модель AVR D350
- Число полюсов 6
- Фазы 3
- Коэф. Мощности Cos￠ = 0.8
- Шаг обмотки 2/3
- Уровень защиты IP 23
- Класс повышения температуры H
- Класс изоляции H
- Мощность 1500 кВА
- Точность регулирования напряжения ± 0,5 %
- КПД 96,9%
- Высота ≤ 1000 м
- Предел скорости 2250 об./мин
- Температура окруж. среды 40°C
Стандартные опции
- Стандартные опции Высококачественный газовый двигатель / Бесщеточный альтернатор (класс H, с AVR) / Прочные резиновые антивибрационные крепления / Стартер 24 В и соединительные кабели / АКБ / Индустриальный глушитель / Силовой выключатель — 3 полюса (MCCB) / ACB / Масляный фильтр / воздушный фильтр / Датчик уровня охлаждающей жидкости / Стальная силовая рама / Система зажигания MWM / Газовая линейка: шаровой клапан, фильтр, регулятор давления, манометр, соленоид / Автоматическая система подкачки масла / Подключение по стандарту IEC / Заводские испытания под нагрузкой / Техническая документация и диаграммы / Техническая поддержка
Дополнительные опции
- Дополнительные опции АВР(ATS) / Контейнер / Подогрев ОЖ / Система предварительной подготовки газа / Шумоизоляция контейнера / Глушитель бытового назначения для генератора / Пламягаситель в газопроводе / Шкаф параллельной работы / Полный спектр допоборудования для генератора
Прочие
- Двигатель 100
- Генератор 15Кв
- Мощность, Вт 100
- Масса, кг 5
- Товар снят с производства Нет
- Основная особенность Панель управления HAS Cabinet. Программно логические контроллер типа (PLC) выполняет следующие базовые функции:
- Основные функции Индикация параметров двигателя / Индикация параметров альтернатора / Контроль трехходового клапана (двигатель и интеркуллер) / Управление вентилятором радиатора / Защита двигателя / Защита альтернатора / Контроль вырабатываемой мощности / Контроль двигателя и насоса интеркуллера / Дополнительное отображение и запись ошибок всех модулей (цифровые коды), включая: / Работа предохранителей системы управления / Масляный поддон переполнен / Маслянный поддон пуст / Неисправность насоса подкачки масла
